FPC-FFC 連接器是什麼？
解析 FPC 與 FFC 連接器差異、應用與規格，說明零插拔連接器優勢，協助企業正確選型，提升電子產品可靠度與設計效率。
隨著電子產品朝向輕薄短小與高功能整合發展，內部連接方式也變得更加精密。FPC/FFC 連接器正是現代電子產品中不可或缺的重要元件，廣泛應用於智慧型手機、筆記型電腦、穿戴裝置與各類工業與車用電子設備。
對於產品設計與採購人員而言，正確了解 FPC連接器、FFC連接器與零插拔連接器 的差異、規格與選型原則，有助於提升產品可靠度、縮短開發時程，並降低後續維修與品質風險。
本文將從基礎概念出發，完整解析 FPC/FFC 連接器的功能、應用領域、主要規格與實務選型重點，協助你一次看懂這項關鍵電子元件。

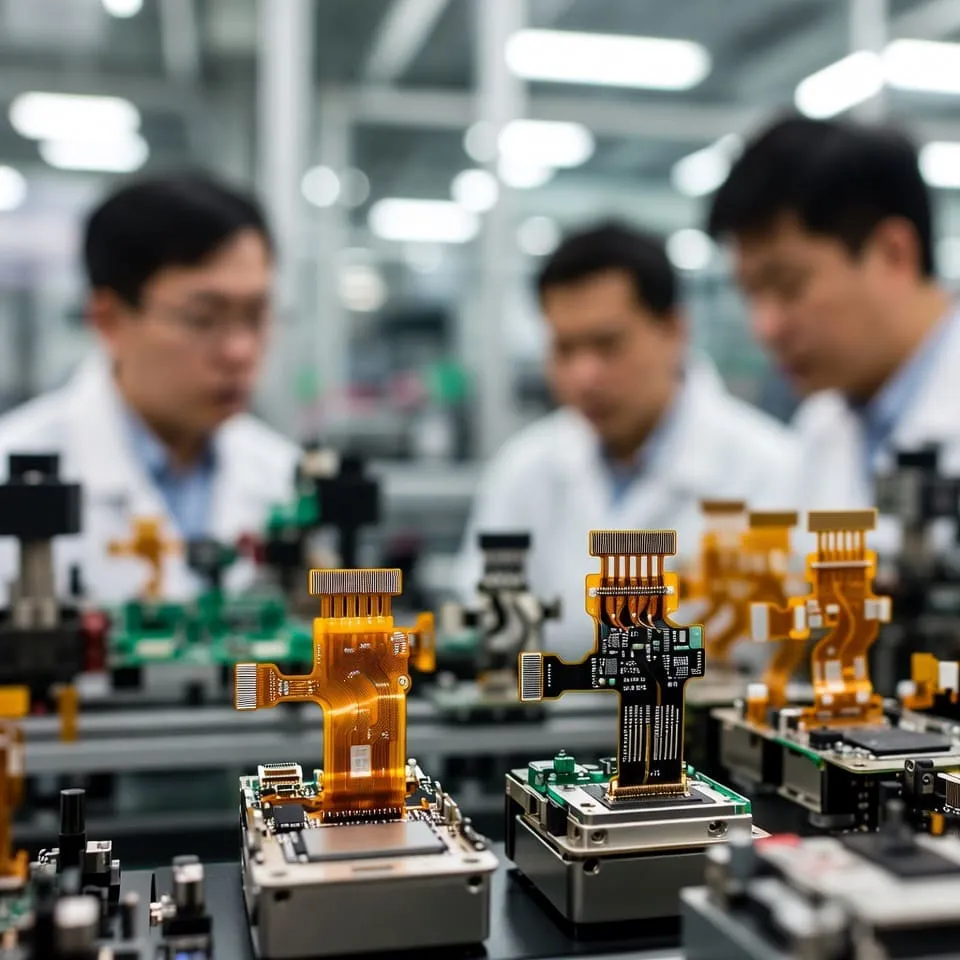

一、什麼是 FPC 與 FFC 連接器？
1. FPC 連接器是什麼？
FPC（Flexible Printed Circuit，軟性印刷電路板）連接器，主要用於連接軟性電路板與主板。FPC 具有可彎折、超薄與高密度佈線的特性，適合應用於空間受限或需要彈性配置的產品設計。
FPC連接器常見於：
-
智慧型手機顯示模組
-
相機模組
-
觸控面板
-
穿戴式裝置內部連接
2. FFC 連接器是什麼？
FFC（Flexible Flat Cable，軟排線）連接器，主要搭配平整的扁平排線使用。FFC 排線結構簡單、成本較低，適合固定距離與標準化設計的應用場景。
FFC連接器常見於：
-
筆記型電腦內部排線
-
印表機與掃描器
-
顯示器與面板設備
-
消費性電子模組連接
雖然 FPC 與 FFC 結構不同，但兩者通常使用相似的連接器形式，因此常被合稱為 FPC/FFC 連接器。
二、什麼是零插拔連接器（ZIF Connector）？
零插拔連接器（ZIF, Zero Insertion Force Connector）是 FPC/FFC 連接器中非常重要的一種類型。其設計透過翻蓋或滑蓋結構，讓排線在插入時幾乎不需施加力量，再透過固定機構鎖定排線。
零插拔連接器的優點包括：
-
降低排線與端子損傷風險
-
提升組裝效率
-
增加插拔次數壽命
-
降低人工作業錯誤率
因此，零插拔連接器在高階消費性電子與精密設備中被大量採用，是提升產品可靠度的重要設計。
三、FPC/FFC 連接器的主要應用領域
1. 消費性電子
在智慧型手機、平板、筆電與穿戴裝置中，FPC/FFC 連接器負責連接：
-
螢幕模組
-
相機模組
-
電池模組
-
指紋辨識與感測元件
其小型化與高密度特性，能有效支援產品輕薄化設計。
2. 工業設備
在工業控制系統、醫療設備與工業電腦中，FPC連接器常用於：
-
顯示面板連接
-
內部控制模組
-
感測器與控制板連接
其穩定性與耐用度對於長時間運作的設備尤為重要。
3. 車用電子
隨著車用電子與車載資訊娛樂系統普及，FPC/FFC 連接器也被應用於：
-
車載顯示螢幕
-
車內控制面板
-
車用感測與控制模組
車用應用通常對耐熱性與抗震動能力有更高要求。

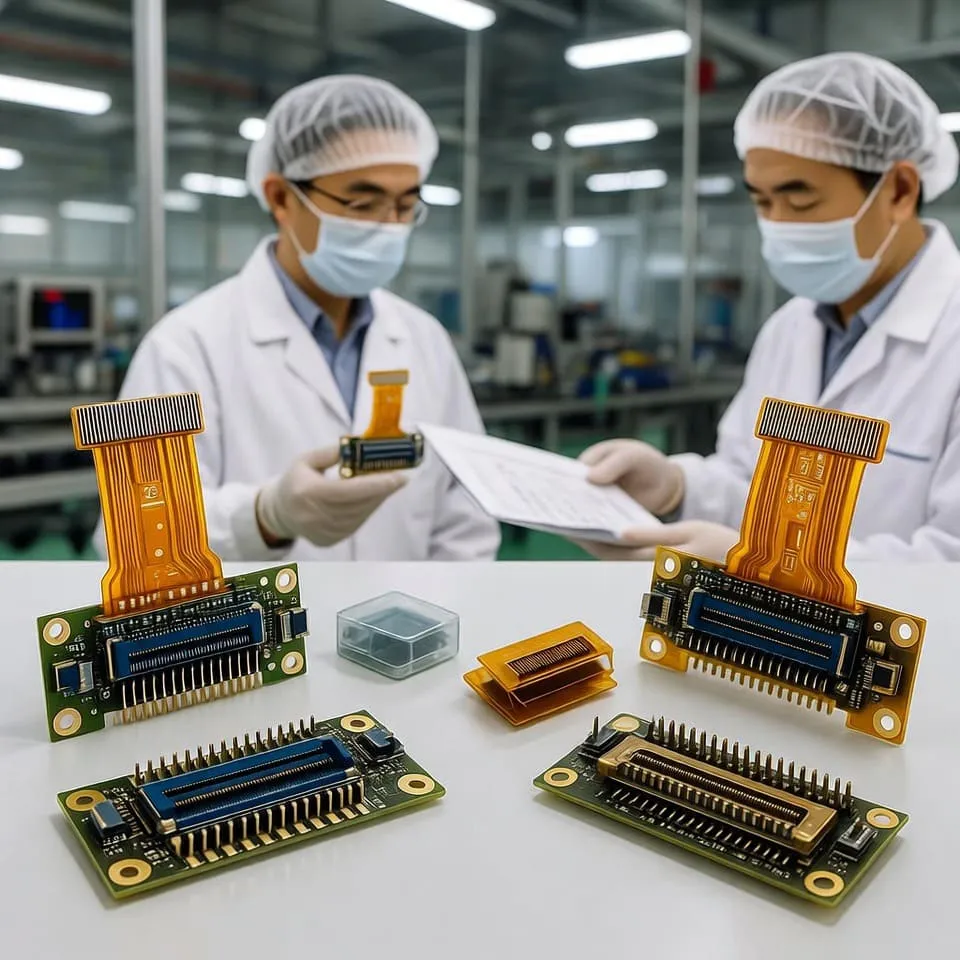

四、FPC/FFC 連接器的關鍵規格說明
在選擇 FPC/FFC 連接器時，以下幾項規格是最常見且最重要的評估重點：
1. Pitch（間距）
Pitch 指的是端子之間的中心距離，常見規格包含：
- 0.5mm
- 0.8mm
- 1.0mm
- 1.25mm
Pitch 越小，代表可達到更高密度設計，但對製造與裝配精度要求也越高。
2. Pin 數
Pin 數決定可傳輸的訊號與電源通道數量，常見範圍從 4pin 到 80pin 以上。設計時需預留未來功能擴充的可能性。
3. 安裝方式（SMT / DIP）
多數 FPC/FFC 連接器採用 SMT（表面黏著技術），有助於自動化生產與高密度佈局。
4. 插拔結構（ZIF / Non-ZIF）
- ZIF：適合高插拔次數與精密裝配
- Non-ZIF：結構較簡單，成本較低，適合固定連接

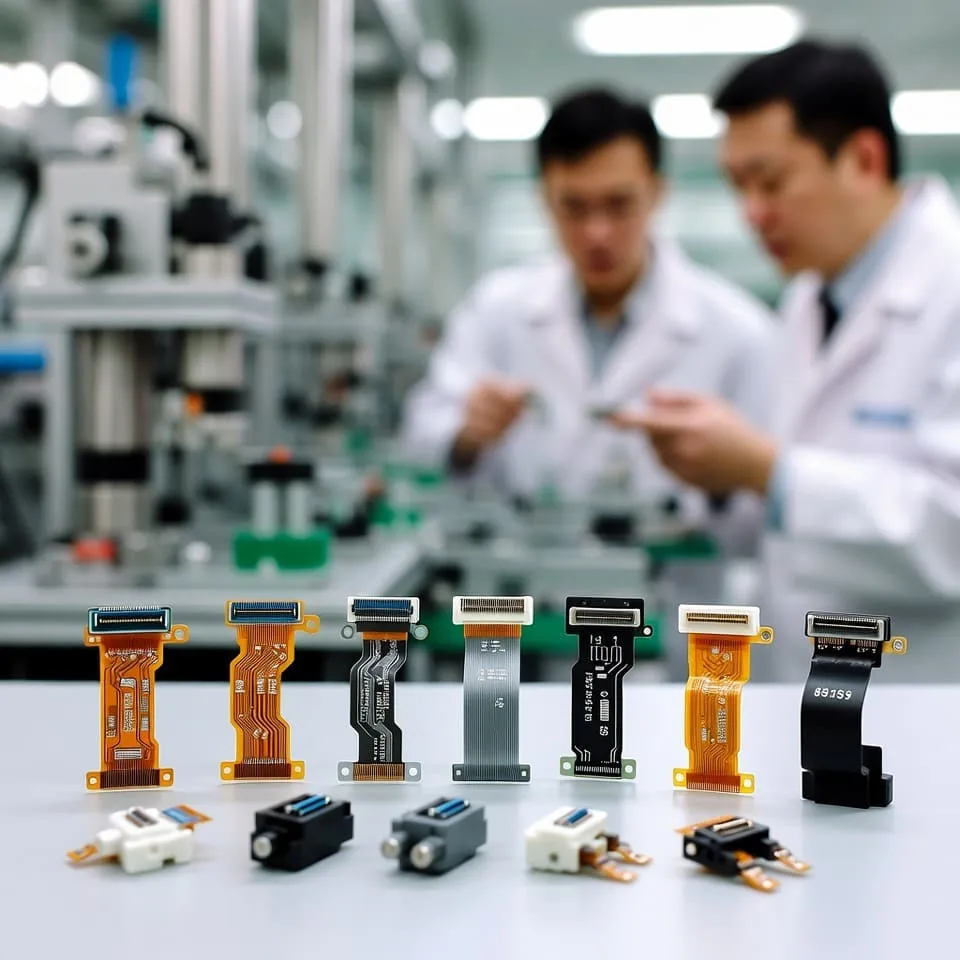

五、FPC/FFC 連接器選型重點
為確保產品品質與長期可靠度，選型時建議從以下幾個面向綜合評估：
-
應用環境（溫度、震動、使用壽命）
-
空間限制與高度需求
-
插拔次數與維修需求
-
電氣性能（訊號完整性、電流需求）
-
供應商的製造能力與品質控管
選擇具備模具設計、射出成型與組裝整合能力的專業製造商，有助於確保 FPC/FFC 連接器的品質一致性與長期供貨穩定。
結語：正確選用 FPC/FFC 連接器，打造高品質電子產品
FPC/FFC 連接器是現代電子產品內部連接的重要關鍵。透過正確理解 FPC連接器、FFC連接器與零插拔連接器的差異與規格，並依實際應用需求進行專業選型，企業能有效提升產品可靠度、縮短開發週期，並在競爭激烈的市場中建立更具優勢的產品品質。
Q1：FPC 連接器與 FFC 連接器最大的差異是什麼？
A：FPC 使用軟性印刷電路板，可進行高密度與客製化佈線；FFC 則使用標準扁平排線，成本較低且適合固定距離應用。
Q2：什麼情況下應選擇零插拔連接器（ZIF）？
A：當產品需要高插拔次數、精密裝配或避免排線損傷時，建議選用零插拔連接器，以提升組裝效率與產品可靠度。
Q3：如何確保 FPC/FFC 連接器的長期品質？
A：建議選擇具備完整模具設計、射出成型與品質檢測能力的專業供應商，並於設計階段進行充分驗證，以確保長期穩定供貨與品質一致性。
